ドアのサイズは基準寸法ではない

　今回は「システムバスのドアの納まり」についてお話ししたいと思います。過去の回でも少し話しましたが、システムバスのドアの納まりは、非常にミスし易い箇所になりますので、ぜひ参考にして下さい。

　システムバスのドアの種類は大きく分けて、折戸、開き戸、引戸の3タイプです。引戸には片引戸、2枚引戸、3枚引戸などの種類があります。

　まず知っておいて欲しい事は、システムバスのドアのサイズは、一般的にいわれる建築のモジュール（基準寸法）ではないということです。例えば、システムバスの標準仕様で多い800サイズの折戸がありますが、この800サイズとは、800ミリの間口に納まりますという意味ではありません。システムバスのドアはあくまでも部品のひとつですので、システムバスのパネル割の中での800ミリのドアという意味になります。つまり、システムバスの内寸法での800ミリのパネル幅として設計されているということです。

在来工法の場合は柱の存在に注意

　次にシステムバスのドアの納まりでの注意点です。在来工法の場合、浴室入口ドアの横に柱が入っているケースが多く見られます。このドア横に柱が入っている場合、910ミリを柱芯（3尺芯）としている事が非常に多いです。この時によく、先程の800ドアとこのドア横の柱が干渉してしまいます。例えば、910ミリを柱芯に105ミリ角の柱が入っていたとすると、柱の内寸法は805ミリになっています。805ミリあるので800ドアで納まると思っている方が多いのですが、実際は納まりません。この時の対処法として、ドアをひと回り小さいドアに変更する方法（柱優先）と、補強して柱を抜いたり移動したりする方法（ドア優先）があります。

　またシステムバスの引戸を選択した際の注意点です。まず引戸には必ず戸袋が付いています（3枚引戸は3枚目の扉に他の2枚が重なる）。この引戸の戸袋は必ず脱衣所側に露出します。つまり、戸袋も含めたところまでがひとつのドアであり、必然的に幅をとります。先程お話しした910ミリ柱芯で柱が入っている場合もそうですし、2×4（ツーバイフォー）工法の場合でもこの戸袋まで含めたドアの幅の間は柱を立てられません。

ドアと柱の干渉に気を付けよう！

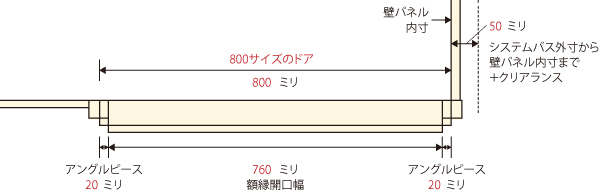

　システムバスのドアには、額縁を止めるためのアングルピースが付いています。このアングルピースの寸法は額縁開口幅とも呼ばれますが、一般的な800サイズのドアだと、大体760ミリ前後で設計されています。上図より額縁開口幅が760ミリなので、一見すると805ミリの柱内寸に納まるように見えますが、実際は納まりません。システムバスには外寸＋クリアランスを設けた有効寸法というものがあります。この有効寸法を元に順に追っていくと、壁パネルの内寸まで50ミリ＋壁パネルから額縁開口幅まで20ミリ＋額縁開口幅760ミリ＝830ミリ、さらにドア額縁を含めると約850ミリとなり、910ミリ柱芯で立っている柱に干渉します。
